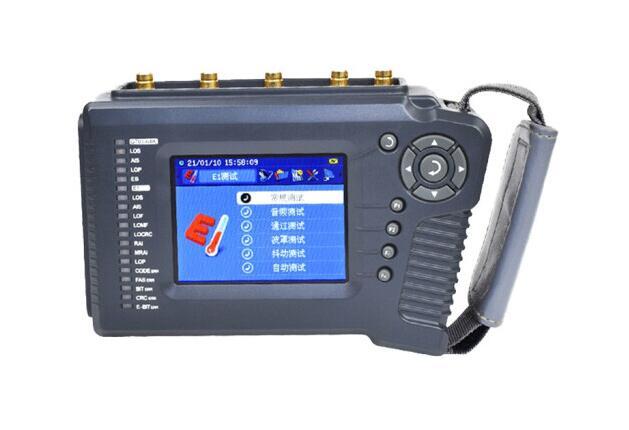

以TFN 1000M系列2M误码仪为教材，来带大家了解一下什么是2M误码仪
想知道什么是2M误码仪，我们首先要知道《2M》是什么意思。
2M介绍：
2Mbps；在通信行业通常将SYV类射频同轴电缆叫做2M线。
欧洲的30路脉码调制PCM简称E1，速率是2.048Mbit/s。
我国采用的是欧洲的E1标准。
E1的一个时分复用帧（其长度T=125us）共划分为32相等的时隙，
时隙的编号为CH0~CH31。其中时隙CH0用作帧同步用，时隙CH16
用来传送信令，剩下CH1~CH15和CH17~CH31共30个时隙用作30
个话路。每个时隙传送8bit，因此共用256bit。每秒传送8000个帧，
因此PCM一次群E1的数据率就是2.048Mbit/s。
1、E1是2.048M的链路，用PCM编码。
2、一个E1的帧长为256个bit,分为32个时隙，一个时隙为8个bit。
3、每秒有8k个E1的帧通过接口，即8K*256=2048kbps。
4、每个时隙在E1帧中占8bit，8*8k=64k，即一条E1中含有32个64K
误码仪原理：
E1线路是基于电路交换的透明传输网，与L2/L3无关。所以E1线路的测试重点是对物理层的测试。开通和维护的测试手段为误码测试和E1线路的传输质量分析
运行过程：
1）取样：
就是周期地抽取模拟信号，将连续的模拟信号变成幅度连续而在时间上不连续的周期性的样值，也就是变为脉冲幅度调制（PAM）信号的过程。
取样频率：
带宽为300～3400Hz的话音信号，ITU G.711规定用8000Hz频率进行取样，两个相邻样点间隔为1/8000Hz=125μs
2）量化：
以“1”和“0”表示的二进制数字来表示每个取样幅度的大小的过程
3）编码
采用下面的编码方式：量化的8bit中，第1bit表示极性，2、3、4bit为折线的段落码，最后四个bit表示在该段落内取样值的大小。
经过取样和量化编码后，一个电话电路的模拟信号就变成了8bit×8000Hz/s=64kb/s的数字信号了
E1线路的误码测试：
很多数据终端要通过专用线或电话交换网连接，通过数字电路或音频电路传输，这些线路的传输数据质量情况可以用误码率来表示。根据国际电联G821建议把误码状况分为三种类型：
(1)正常范围：误码率≤1×10-6
(2)通信欠佳：误码率在10-3—10-6之间
(3)不能通信领域：误码率≥10-3
第(1)、(2)种情况称可通信时间，第(3)种情况为不能通信时间。
DDN网节点机之间的数字通路传输误码率小于5×10-8
衡量数据电路质量指标：
误码率、误组率、误码时间率
国际标准：
ITU-G.821（误码，误码时间）
ITU- G.826（误组，误组时间）
ITU- M.2100（可用性的标准
相关概念
接收的错误比特数
误码率=─────────————×100％
传输的总比特数
接收到有错的组数
误组率=────────——————×100％
传输的总组数
